思科模拟器网络交换(GNS3 VM workstation)

GNS3VMworkstation用于安装配置思科模拟器GNS3网络路由交换环境，适用于VMwareWorkstation。学会这个你可以用它做很多有趣的实验；比如DHCP服务器在VM虚拟机中，GNS3中的PC从VM中的DHCP服务获取ip。有需要的小伙伴欢迎来西西下载体验。

使用说明：

使用GNS3.VM.VMware.ESXI或GNS3.VM.VMware.WorkstationGNS3,theGraphicalNetworkSimulator.RunCisco,Juniperandopen-sourcevirtualnetworksonyourPC

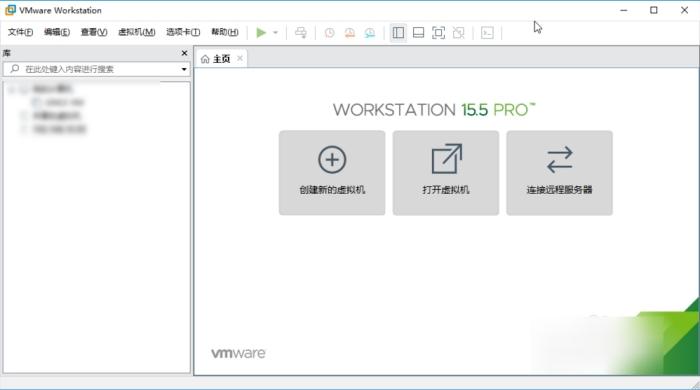

1、安装VMwareWorkstation或者ESXi2、将GNS3VM“导入虚拟机中https://github.com/GNS3/gns3-gui/releases3、启动GNS3VM4、配置IP地址，使用ifconfig命令，获取eth0口IP地址。#老版本需要使用用户名root和密码cisco登录新版本的选中Networking，修改ifaceeth0inetstatus，默认编辑器Nano（如果你要保存所做的修改，按下Ctrl+O。想要退出，按下Ctrl+X。如果你退出前没有保存所做的修改，它会提示你是否要保存。如果不要，请按N，反之，则按Y。然后它会让你确认要保存的文件名，确认或修改后按Enter即可。如果你没有修改好而不小心按了保存键，您可以在请求确认文件名时按Ctrl+C来取消。）5、打开Web浏览器并转到http://10.140.3.3:8000/upload，上传IOUimage文件。记住文件路径，//opt/gns3/images/IOU/i86bi-linux-l2-adventerprise-15.1b.bin

6、在GNS3安装目录，创建一个名为iourc.txt的许可证编号文本文件，内容如(注意是上下两行)：

[license]gns3-iouvm=cd11acbc599f2364;

7、启动GNS3，进入Preferences-Server-Remoteservers，并添加虚拟机的IP地址，10.140.3.3，单击Apply（应用）。

8、Preferences-Dynamips-IOSrouters-new，-1：RuntheIOSonaremotecomputer计算Idle-pcvalues-2：RuntneIOSonyourlocalcomputer9、IOSonUNIXPathtoIOURC(license)IOUDevicetemplatesnewRuntheIOUonaremotecomputers

使用步骤：

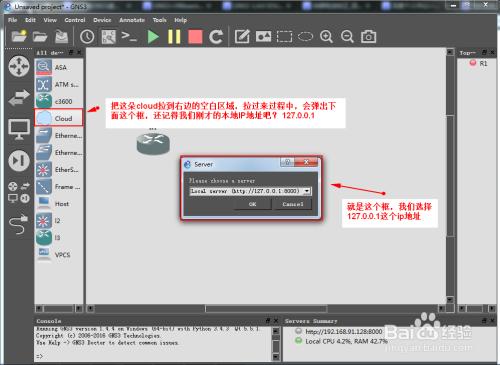

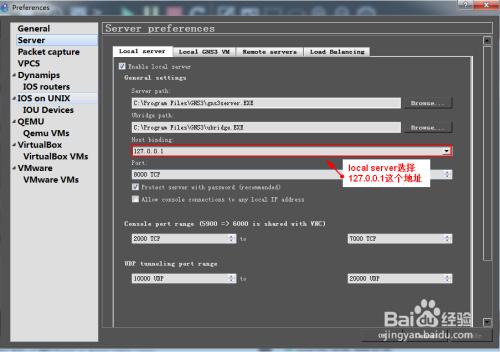

打开GNS3，点击Edit→preference→server→Hostbing，然后在下拉菜单中选择127.0.0.1，这表示在本机运行

2

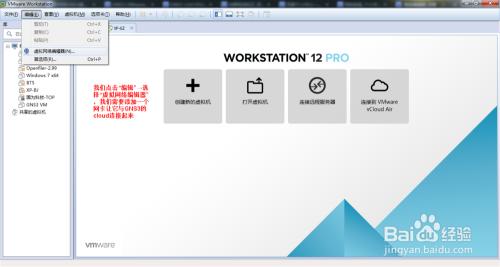

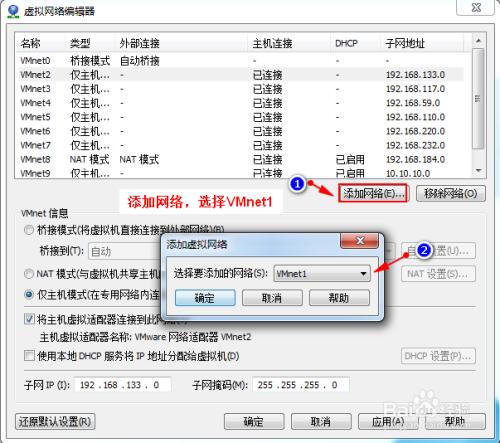

很多话都在图里了，不说了，直接看图吧

3

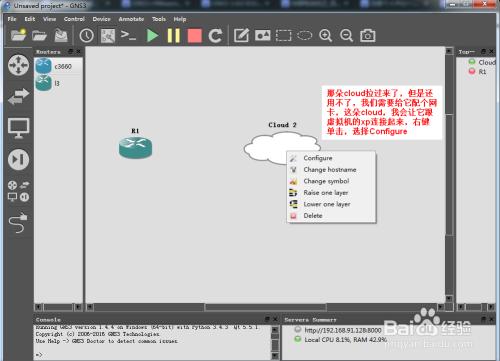

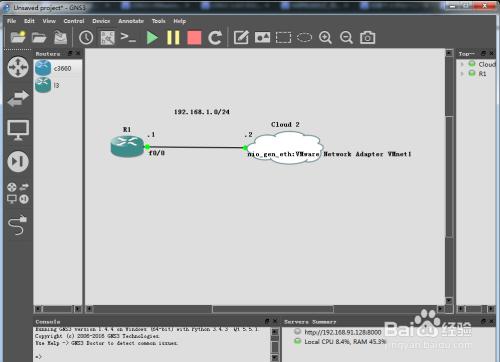

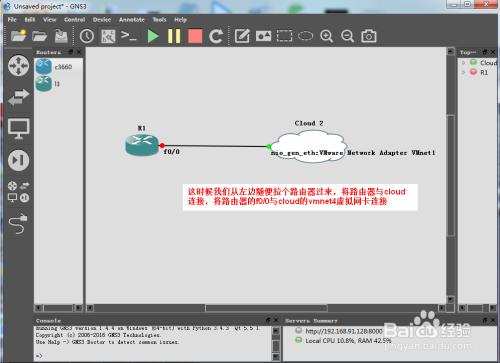

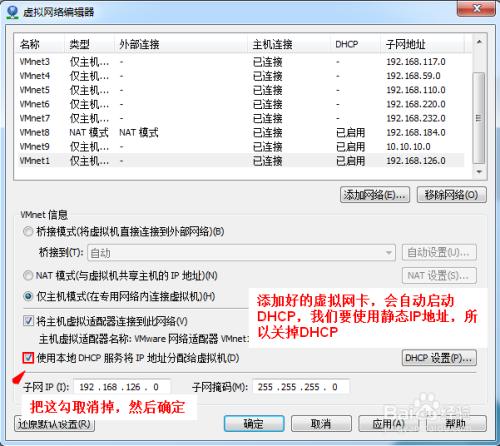

接下来，我们在GNS3中搭建一个简易拓扑，使用192.168.1.0/24的网段，路由器的f0/0接口ip地址为192.168.1.1,Cloud使用Vmnet1网卡

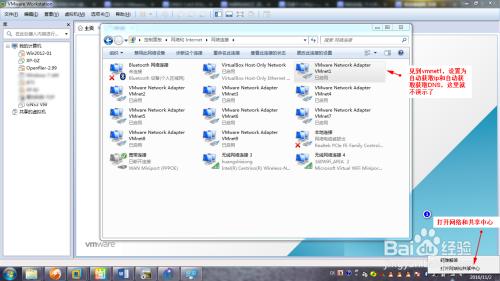

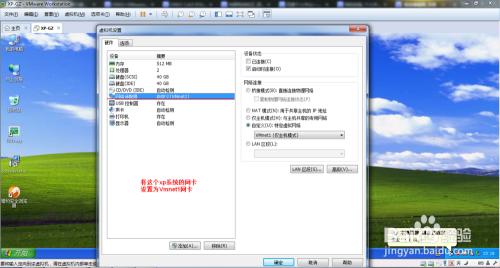

再回到Vmware，我们将用xp系统与GNS3中的Cloud连接起来

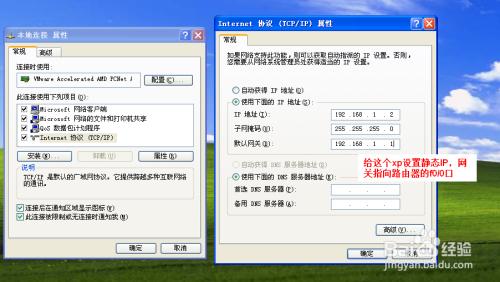

给xp设置一个静态ip地址，网关指向路由器的f0/0接口的ip地址，路由器接口f0/0的ip地址为192.168.1.1，做好之后，就没有xp什么事了，

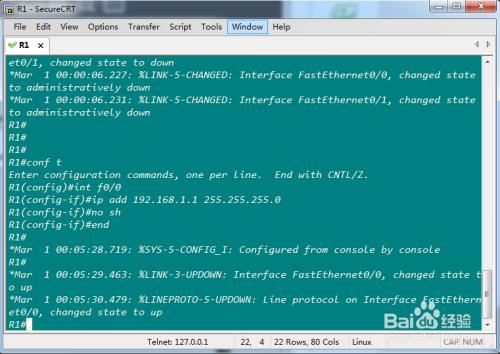

再回到GNS3，我们需要给GNS3的f0/0接口配置IP地址，地址为192.168.1.1

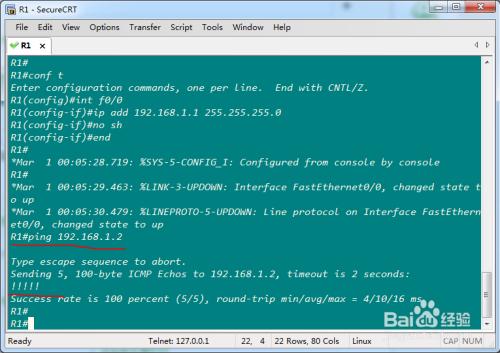

写了好多，好累，但辛苦是值得了，最后我们用路由器去ping一下Cloud吧，能ping通就证明成功了
